绝缘电阻
绝缘阻抗测试和直流耐压测试是非常相似的,与耐压相同的两点施以直流电压,最高可达1000伏特,通常使用单位为MΩ,可判定良品及不良品,一般而言, 测试电压为500伏特或1000伏特,绝缘阻抗不得小于10MΩ。绝缘阻抗测试为非破坏试验,且能侦测绝缘是否良好,在某些规范中,是先做绝缘阻抗测试再进行耐电耐压测试,而绝缘阻抗测试无法通过时,往往耐电压测试也无法通过。
测试由测试仪提供一个恒定源(直流)施加于与被测产品相关联的两点上,在持续规定的一段时间后,测量i,根据欧姆定律计算电阻R。

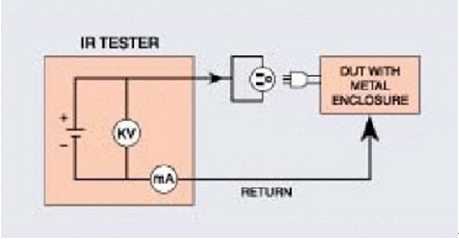

测试原理图

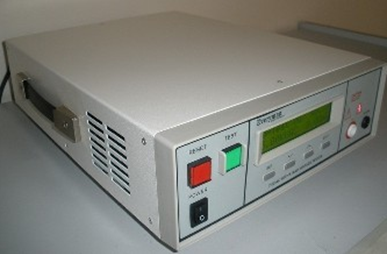

绝缘阻抗测试仪
测试由测试仪提供一个恒定源(直流)施加于与被测产品相关联的两点上,在持续规定的一段时间后,测量i,根据欧姆定律计算电阻R。

测试原理图

绝缘阻抗测试仪
