静电放电抗扰度

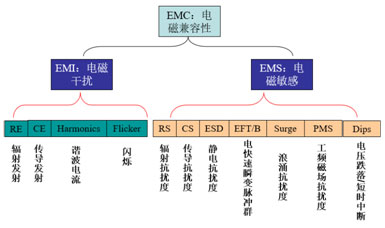

主要测试项目:
静电放电(ESD)
静电放电,考察设备在接收外界静电源(如带电人体、带电设备等)所产生的直接放电或静电场干扰时的抵抗能力。
静电放电试验包含两个部分:直接放电和间接放电
直接放电:
- 又包含接触放电和空气放电。
- 接触放电主要针对设备表面的金属裸露部分进行。
- 空气放电主要针对设备表面覆盖有绝缘物质的地方进行,入喷有绝缘漆等。
- 直接放电主要模拟人体或其他带电源直接对设备放电的现象。
间接放电:
- 只包含接触放电。
- 对水平耦合板和垂直耦合板进行放电,耦合板距离设备一定距离,耦合板通过两个470k欧姆的电阻接地,所以当对耦合板放电时,耦合板上的静电不会马上泄放到地,而以耦合板为静电源形成一静电场,对设备进行干扰。
- 模拟设备抗静电场干扰的能力。
